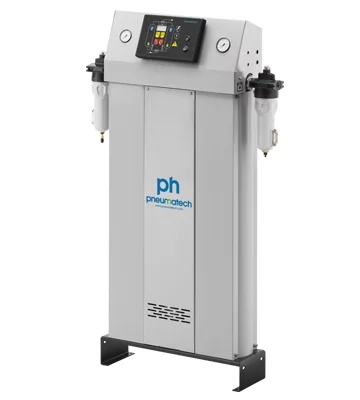

Осушитель воздуха Pneumatech PH 6 HE
<p style="text-align: justify;">
<b>PH HE</b> - это компактные адсорбционные осушители холодной регенерации новой конструкции с малым падением давления, улучшенными средствами управления и многими другими возможностями, свойственными для продукции компании Pneumatech. Данная линейка оборудования обеспечивает точку росы под давлением от -20 до -70°С, что позволяет применять установки в различных производственных сферах.
</p>
<p style="text-align: justify;">
Осушители PH HE состоят из двух колонн: одна колонна осушает воздух, вторая в этот момент регенерируется. Переключение между колоннами происходит либо по таймеру (через определенный промежуток времени воздух перестает поступать в первую колонну, начинает поступать во вторую; в первой колонне происходит процесс регенерации) либо по датчику точки росы (в тот момент, как точка росы начинает расти, происходит автоматическое переключение колонн) Для регенерации адсорбента используется осушенный сжатый воздух (порядка 18% от максимальной пропускной способности осушителя).
</p>
<p style="text-align: justify;">
<b>Важные функции и преимущества</b>
</p>
<ul>
<li>Надежный ресивер большого диаметра с фланцевым соединением (сварной ресивер - только в моделях, начиная с PH 230-635 HE).</li>
<li>Возможность осмотра и чистки сетчатых фильтров и ресиверов.</li>
<li>Продолжение цикла с момента его остановки и исключение насыщения рабочего слоя.</li>
<li>Оптимизация продувки с изменением давления на входе.</li>
<li>Усовершенствованный контроллер Purelogic™ с широкими возможностями связи (PH230 HE - PH635 HE).</li>
<li>Простая установка благодаря рым-болтам и пазам для вилочных погрузчиков.</li>
<li>Регулируемая продувка с низким уровнем шума.</li>
<li>Переключение башен в зависимости от точки росы с контролем точки росы под давлением (PDP).</li>
<li>Контакт работы с нагрузкой/без нагрузки (если замкнут, устройство останавливается, когда компрессор работает без нагрузки).</li>
<li>Большой фильтр в линии пневмосистемы в стандартной комплектации.</li>
</ul>
<p style="text-align: justify;">
<b>Дополнительные опции</b>
</p>
<p style="text-align: justify;">
</p>
<table border="1" cellpadding="1" cellspacing="1">
<tbody>
<tr>
<td>
<u>Опции</u>
</td>
<td>
<u>Модель </u>
</td>
<td>
<u>Цена, руб.</u>
</td>
</tr>
<tr>
<td rowspan="3">
Комплект для настенного монтажа <br>
</td>
<td>
PH 2-6 HE
</td>
<td>
3 516
</td>
</tr>
<tr>
<td>
PH 11-45 HE
</td>
<td>
5 638
</td>
</tr>
<tr>
<td>
PH55-550 S/HE
</td>
<td>
5 181
</td>
</tr>
<tr>
<td rowspan="2">
Контроль по датчику точки росы
</td>
<td>
PH 2-45 HE
</td>
<td>
112 962
</td>
</tr>
<tr>
<td>
PH 55-550 S/HE
</td>
<td>
59 213
</td>
</tr>
<tr>
<td>
Звуковое сопло<br>
(Дроссель ограничения потока воздуха)
</td>
<td>
PH 2-3-4-5-6-11-15-20-25-35-45 HE
</td>
<td>
4 754
</td>
</tr>
</tbody>
</table>
<p style="text-align: justify;">
<b>Поправочные коэффициенты</b>
</p>
<p style="text-align: justify;">
</p>
<p>
</p>
<p>
</p>
<table border="1" cellpadding="1" cellspacing="1">
<tbody>
<tr>
<td>
(Kd) Точка росы под давлением (°C)
</td>
<td style="text-align: center;">
0
</td>
<td style="text-align: center;">
-10
</td>
<td style="text-align: center;">
-20
</td>
<td style="text-align: center;">
-30
</td>
<td style="text-align: center;">
-40
</td>
<td style="text-align: center;">
-50
</td>
<td style="text-align: center;">
-60 <br>
</td>
<td>
-70
</td>
</tr>
<tr>
<td>
PH 2-45 HE
</td>
<td style="text-align: center;">
<br>
</td>
<td style="text-align: center;">
<br>
</td>
<td style="text-align: center;">
<br>
</td>
<td style="text-align: center;">
<br>
</td>
<td style="text-align: center;">
1
</td>
<td style="text-align: center;">
</td>
<td style="text-align: center;">
</td>
<td>
0,7
</td>
</tr>
<tr>
<td colspan="1">
PH 55-310 HE
</td>
<td colspan="1">
</td>
<td colspan="1">
</td>
<td colspan="1">
</td>
<td colspan="1">
</td>
<td colspan="1">
1
</td>
<td colspan="1">
</td>
<td colspan="1">
</td>
<td>
0,7
</td>
</tr>
<tr>
<td colspan="1">
PH 230-635 HE
</td>
<td colspan="1">
1
</td>
<td colspan="1">
1
</td>
<td colspan="1">
1
</td>
<td colspan="1">
1
</td>
<td colspan="1">
1
</td>
<td colspan="1">
0,9
</td>
<td colspan="1">
0,75
</td>
<td>
0,8
</td>
</tr>
</tbody>
</table>
<p>
</p>
<table border="1" cellpadding="1" cellspacing="1">
<tbody>
<tr>
<td>
(Kt) Температура воздуха на входе (°C/°F)
</td>
<td style="text-align: center;">
20/68 <br>
</td>
<td style="text-align: center;">
25/77 <br>
</td>
<td style="text-align: center;">
30/86 <br>
</td>
<td style="text-align: center;">
35/95
</td>
<td style="text-align: center;">
40/104
</td>
<td style="text-align: center;">
45/113
</td>
<td style="text-align: center;">
50/122
</td>
</tr>
<tr>
<td>
PH 2-45 HE
</td>
<td style="text-align: center;">
1,07
</td>
<td style="text-align: center;">
1,06
</td>
<td style="text-align: center;">
1,04
</td>
<td style="text-align: center;">
1
</td>
<td style="text-align: center;">
0,88
</td>
<td style="text-align: center;">
0,67
</td>
<td style="text-align: center;">
0,55
</td>
</tr>
<tr>
<td colspan="1">
PH 55-310 HE
</td>
<td colspan="1">
1
</td>
<td colspan="1">
1
</td>
<td colspan="1">
1
</td>
<td colspan="1">
1
</td>
<td colspan="1">
0,84
</td>
<td colspan="1">
0,67
</td>
<td colspan="1">
0,55
</td>
</tr>
<tr>
<td colspan="1">
PH 230-635 HE
</td>
<td colspan="1">
1
</td>
<td colspan="1">
1
</td>
<td colspan="1">
1
</td>
<td colspan="1">
1
</td>
<td colspan="1">
0,84
</td>
<td colspan="1">
0,71
</td>
<td colspan="1">
0,55
</td>
</tr>
</tbody>
</table>
<p>
</p>
<table border="1" cellpadding="1" cellspacing="1">
<tbody>
<tr>
<td>
(Kp) Давление воздуха на входе (бар)
</td>
<td style="text-align: center;">
4
</td>
<td style="text-align: center;">
5
</td>
<td style="text-align: center;">
6
</td>
<td style="text-align: center;">
7
</td>
<td style="text-align: center;">
8
</td>
<td style="text-align: center;">
9
</td>
<td style="text-align: center;">
10
</td>
<td style="text-align: center;">
11
</td>
<td style="text-align: center;">
12
</td>
<td style="text-align: center;">
13
</td>
<td style="text-align: center;">
14
</td>
<td>
14,5
</td>
<td style="text-align: center;">
15
</td>
<td style="text-align: center;">
16
</td>
<td style="text-align: center;">
17
</td>
</tr>
<tr>
<td>
PH 2-45 HE
</td>
<td style="text-align: center;">
0,62
</td>
<td style="text-align: center;">
0,75
</td>
<td style="text-align: center;">
0,87
</td>
<td style="text-align: center;">
1
</td>
<td style="text-align: center;">
1,12
</td>
<td style="text-align: center;">
1,25
</td>
<td style="text-align: center;">
1,37
</td>
<td style="text-align: center;">
1,5
</td>
<td style="text-align: center;">
1,62
</td>
<td style="text-align: center;">
1,75
</td>
<td style="text-align: center;">
1,87
</td>
<td>
</td>
<td>
2
</td>
<td>
1,12
</td>
<td>
<br>
</td>
</tr>
<tr>
<td colspan="1">
PH 55-310 HE
</td>
<td colspan="1">
0,62
</td>
<td colspan="1">
0,75
</td>
<td colspan="1">
0,87
</td>
<td colspan="1">
1
</td>
<td colspan="1">
1,12
</td>
<td colspan="1">
1,25
</td>
<td colspan="1">
1,37
</td>
<td colspan="1">
1,5
</td>
<td colspan="1">
1,62
</td>
<td colspan="1">
1,75
</td>
<td colspan="1">
1,87
</td>
<td>
1,93
</td>
<td colspan="1">
</td>
<td colspan="1">
</td>
<td colspan="1">
</td>
</tr>
<tr>
<td colspan="1">
PH 230-635 HE
</td>
<td colspan="1">
0,47
</td>
<td colspan="1">
0,68
</td>
<td colspan="1">
0,84
</td>
<td colspan="1">
1,14
</td>
<td colspan="1">
1,1
</td>
<td colspan="1">
1,2
</td>
<td colspan="1">
1,3
</td>
<td colspan="1">
1,38
</td>
<td colspan="1">
</td>
<td colspan="1">
</td>
<td colspan="1">
</td>
<td>
</td>
<td colspan="1">
</td>
<td colspan="1">
</td>
<td colspan="1">
</td>
</tr>
</tbody>
</table>
<p>
</p>
<p>
<u>Расход воздуха</u><u> x</u><u> Kt</u><u> x </u><u>Kd</u><u> x </u><u>Kp</u>
</p>
