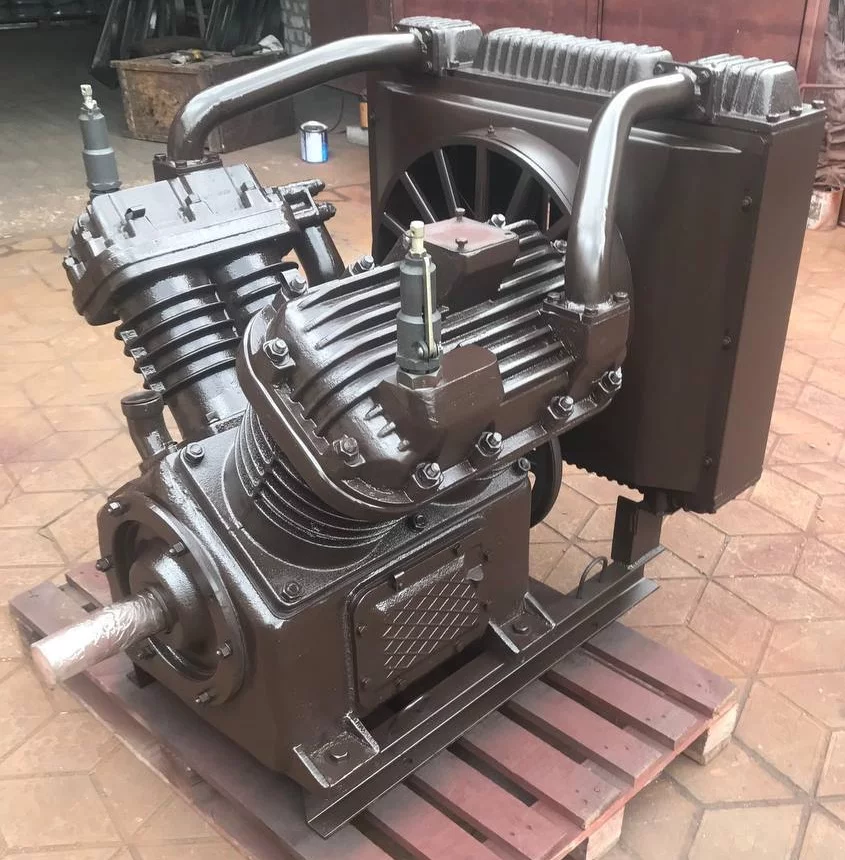

Поршневой компрессор Мелком 4ВУ1-5/9 производительностью 5010 л/мин, рабочим давлением в 9 атм и мощностью в 33 кВт.
Компрессоры 4ВУ1-5/9 поршневые, V-образные, 4х-цилиндровые, 4х-рядные, 2х-ступенчатые, простого действия.
Привод от электродвигателя через упругую муфту.
Смазка разбрызгиванием.
Охлаждение цилиндров и Разгрузка и сброс конденсата автоматические.
Оборудованы системой автоматики и аварийной защиты.
В 2001 году компрессор 4ВУ претерпел следующие изменения:
- в результате установки маслонасоса смазка трущихся деталей масляным туманом была заменена принудительной смазкой, что существенно повысило износостойкость шатунных шеек, подшипников коленчатого вала, поршневых пальцев и т. д.;
- была разработана новая конструкция теплообменника, что улучшило дизайн компрессора;
- для работы в условиях Крайнего Севера при температуре до -40°С была разработана система подогрева масла в картере
Компрессоры 4ВУ1-5/9 предназначены для снабжения сжатым воздухом пневматического инструмента, приспособлений, механизмов; работы в системах пневматического транспортирования сыпучих веществ (песок, цемент, зерно и т.п.).
Применяются:
- в составе нефтегазовых буровых установок;
- на машиностроительных предприятиях;
- на объектах нефтехимической, газовой, металлургической, электрохимической, горнодобывающей и других отраслей промышленности.
Компрессоры поршневые, четырехцилиндровые, двухступенчатые. Привод от электродвигателя через упругую муфту. Смазка принудительная. Охлаждение цилиндров и холодильника воздушное. Разгрузка и сброс конденсата автоматические.
Компрессоры оснащены системой автоматического управления и защиты, которая обеспечивает:
- автоматическое поддержание в ресивере давления в заданных пределах пуском и остановкой компрессора, а также перепуском воздуха с нагнетания на всасывание;
- разгрузку и продувку компрессора при его остановке;
- электроподогрев масла в картере (для северного варианта исполнения);
- возможность продувки и разгрузки компрессора со щита управления в ручном режиме;
- аварийную остановку при перегреве сжатого воздуха;
- аварийную остановку при падении давления в системе смазки ниже допустимой величины.
Возможна поставка компрессоров с релейной или микропроцессорной автоматикой.
Модификации компрессора 4ВУ1-5/9: М2, М3, М4, М6 предназначены для снабжения сжатым воздухом абсолютным давлением 0.88 МПа (9 кгс/см2) пневматических инструментов, приспособлений, механизмов, воздуховодов и агрегатов в полиграфическом производстве, на объектах нефтехимической, газовой, металлургической, электрохимической, холодильной, горнодобывающей промышленности, а также при производстве буровых работ (в условиях умеренного климата).
Модификации компрессора 4ВУ1-5/9: М7, М8, М9 предназначены для эксплуатации на буровых установках в различных климатических условиях при температуре от -400С до +400 С.
Компрессоры оснащены автоматическими системой управления дежурным электроподогревом масла в картере.
Технические характеристики компрессора 4ВУ1-5/9
|
Модификации компрессора
|
|
Наименование параметров
|
4ВУ 1-5/9 M3
4ВУ1-5/9M7
(без эл.двигателя и рамы)
|
4ВУ1-5/9M4
4ВУ1-5/9M8
(с эл. двигателем на общей раме)
|
4ВУ1-5/9M6, 4ВУ1-5/9M9
(без эл.двигателя, промежуточного холодильника, всасывающей и межступенчатой аппаратуры, трубопроводов и автоматики)
|
|
Производительность по условиям всасывания, л/c (м3)
|
83.5 ( 5 )
|
Давление конечное абсолютное,
МПа (кгс/см2)
|
0.88 (9)
|
|
Расход масла,мг/с (г.ч)
|
8 ( 30 )
|
|
Потребляемая мощность, кВт, не более
|
33
|
|
Частота вращен. вала компрессора, с-1 (об/мин)
|
12.25 (735)
|
|
Частота регулирования, цикл/час, не более
|
15
|
|
Масса в объеме поставки, кг
|
775
|
1420
|
560
|
|
Габаритные размеры, мм
|
1104 x 958 x 1108
|
2122 x 958 x 1336
|
925 x 925 x 899
|
Автоматическая система управления обеспечивает: два способа регулирования производительности: 1. пуск-остановка; 2. перепуск воздуха на всасывание без остановки компрессора; разгрузку компрессора при пуске с одновременной продувкой промежуточного холодильника; аварийную защиту по перегреву сжатого воздуха; автоматический пуск резервного компрессора при снижении давления в воздухосборнике на 10%; возможность работы в длительном режиме (ПВ 100%).
